Un chauffe-eau mal raccordé peut disjoncter, fuir ou chauffer à vide, avec des conséquences parfois coûteuses. Je détaille ici la méthode pour relier correctement un ballon électrique au réseau d’eau et au tableau, le rôle du groupe de sécurité, le branchement heures creuses et les contrôles à effectuer avant la mise en service.
Les repères essentiels pour raccorder un chauffe-eau sans mauvaise surprise
- Circuit dédié avec câble de 2,5 mm² et disjoncteur 20 A pour un ballon électrique monophasé classique.
- Groupe de sécurité installé directement sur l’arrivée d’eau froide, avec évacuation vers un siphon.
- Cuve remplie avant la mise sous tension afin d’éviter de détériorer la résistance.
- Contacteur heures creuses commandé par un disjoncteur 2 A si l’abonnement et le tableau le permettent.
- Aucune intervention sous tension sur le tableau électrique ou les bornes du ballon.
Préparer le raccordement avant de toucher aux câbles
Je commence toujours par identifier le type d’appareil. Un ballon électrique à accumulation, un chauffe-eau thermodynamique et un modèle instantané ne se raccordent pas exactement de la même manière. La notice du fabricant reste prioritaire, notamment pour la section des conducteurs, le type de protection et la position autorisée du ballon.
Le support mérite autant d’attention que les tuyaux. Un chauffe-eau de 100 litres contient déjà environ 100 kg d’eau, auxquels s’ajoutent le poids de la cuve et des accessoires. Sur une cloison légère, je privilégie un trépied ou une fixation adaptée plutôt que des chevilles choisies au hasard.
Le matériel généralement nécessaire
- un groupe de sécurité compatible avec le ballon, généralement taré à 7 bar ;
- un siphon et une évacuation pour les rejets du groupe ;
- des flexibles ou tubes adaptés aux arrivées d’eau froide et d’eau chaude ;
- un câble électrique de 2,5 mm² pour le circuit de puissance, selon la notice ;
- un disjoncteur 20 A, un différentiel 30 mA et, si nécessaire, un contacteur heures creuses ;
- des joints neufs, une clé adaptée et de quoi contrôler l’absence de fuite.
Avant la pose, je coupe l’eau au robinet général ou sur l’arrivée dédiée, puis je coupe le courant au tableau. Un simple interrupteur mural ne suffit pas toujours à isoler correctement l’appareil. Le vérificateur d’absence de tension est le seul moyen sérieux de confirmer que les bornes sont réellement hors tension.
Réaliser correctement le raccordement hydraulique

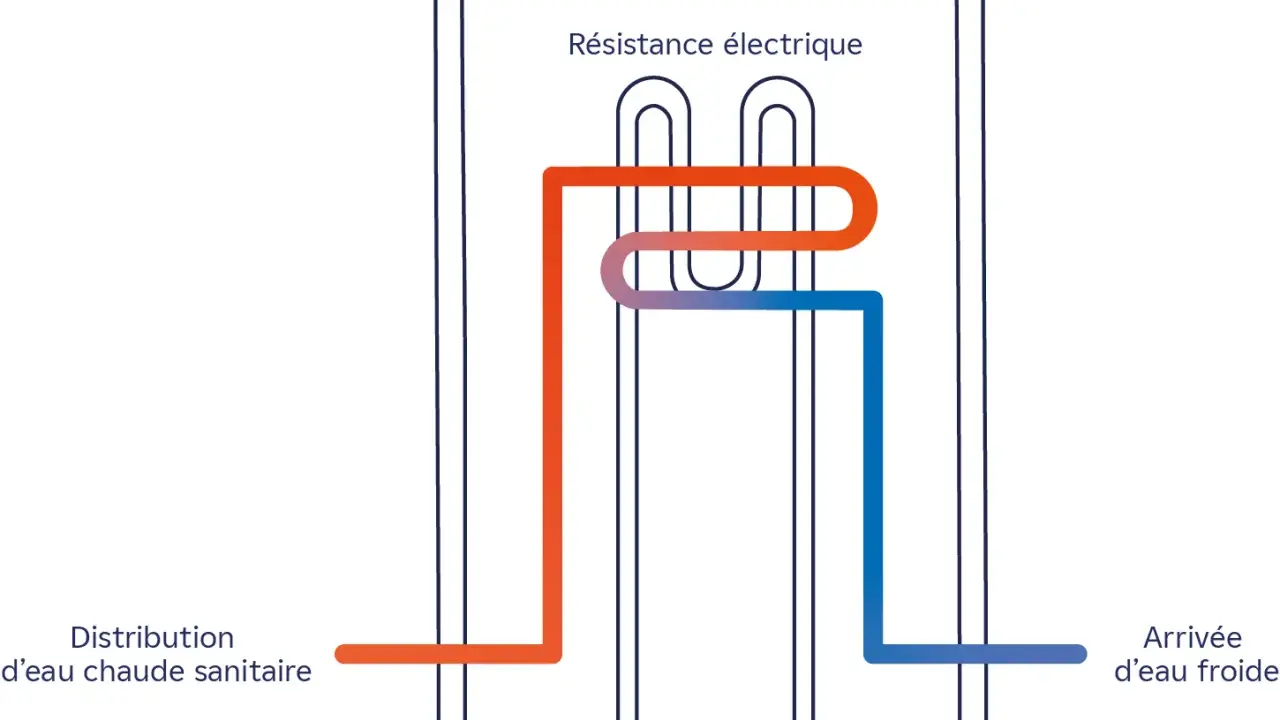

L’eau froide entre par le piquage identifié en bleu et l’eau chaude sort par le piquage rouge. Le raccordement le plus important est celui de l’arrivée froide, car il protège la cuve contre les excès de pression pendant la chauffe.
Installer le groupe de sécurité
Le groupe de sécurité se visse directement sur l’entrée d’eau froide du ballon, en respectant la flèche indiquant le sens de circulation. Je place ensuite le robinet d’arrêt en amont du groupe, jamais entre le groupe et la cuve. Aucune vanne ne doit bloquer la soupape, sans quoi la protection contre la surpression ne fonctionnerait plus.
La sortie du groupe est reliée à un siphon, lui-même raccordé à l’évacuation. Le tuyau doit permettre à l’eau de s’écouler librement. Une petite quantité d’eau pendant la chauffe est normale, car l’eau se dilate en montant en température. En revanche, un écoulement continu en dehors des phases de chauffe indique souvent une pression trop élevée, une impureté ou un groupe défectueux.
Relier les arrivées d’eau
| Raccord | Fonction | Point de contrôle |
|---|---|---|
| Entrée bleue | Arrivée d’eau froide | Groupe de sécurité installé directement sur la cuve |
| Sortie rouge | Distribution d’eau chaude | Joint adapté et tuyau correctement soutenu |
| Sortie du groupe | Évacuation de la dilatation et vidange | Siphon raccordé, sans obstruction |
Si la pression du réseau dépasse environ 5 bar, un réducteur de pression placé en amont peut éviter les écoulements répétés et soulager l’installation. Je serre les raccords fermement, mais sans forcer comme un forcené, car un filetage déformé coûte souvent plus cher à réparer qu’un raccord neuf.
Brancher la partie électrique en toute sécurité
Pour un chauffe-eau électrique monophasé classique, je prévois une ligne indépendante depuis le tableau. Elle comprend généralement une phase, un neutre et la terre, protégés par un disjoncteur 20 A et des conducteurs de 2,5 mm². Le ballon ne doit pas partager ce circuit avec une prise, une machine à laver ou un autre appareil puissant.
La ligne doit être placée sous un dispositif différentiel 30 mA adapté à l’installation. Le fil de terre, vert et jaune, doit être raccordé à la borne prévue sur le ballon. Une absence de terre ou une liaison approximative constitue un risque d’électrocution, surtout lorsque l’appareil se trouve dans une pièce humide.
Le raccordement direct du ballon
Le câble arrive dans le capot électrique du chauffe-eau et se raccorde sur les bornes indiquées par le fabricant. Je respecte les repères de phase, de neutre et de terre au lieu de me fier uniquement aux couleurs d’une ancienne installation. Les couleurs donnent un indice, pas une preuve, particulièrement dans une installation ancienne ou modifiée.
Un raccordement par prise domestique ordinaire n’est pas la bonne solution pour un ballon de puissance courante. Le circuit dédié permet de protéger l’appareil correctement et de le couper facilement lors d’une vidange ou d’une intervention.
Ajouter un contacteur heures creuses ou choisir le fonctionnement permanent
Le contacteur jour-nuit permet d’alimenter automatiquement le ballon pendant les plages heures creuses prévues par le contrat d’électricité. Il possède généralement trois positions, Arrêt, Auto et Marche forcée. Cette dernière est pratique après une vidange ou lorsque l’on a exceptionnellement besoin de relancer la chauffe.
Dans le tableau, le circuit de puissance du ballon reste protégé par le disjoncteur 20 A. La bobine du contacteur est, elle, protégée par un disjoncteur 2 A et reçoit l’ordre du compteur ou du dispositif de gestion du fournisseur. Le câblage exact dépend du modèle du contacteur, il faut donc suivre son schéma plutôt que reproduire un branchement trouvé sur une ancienne installation.
Je ne considère pas les heures creuses comme automatiquement rentables. Il faut comparer le prix de l’abonnement, l’écart entre les tarifs et les habitudes du logement. Pour une petite consommation d’eau chaude ou un ballon souvent utilisé en journée, le fonctionnement permanent peut parfois être plus simple et financièrement comparable.
Remplir la cuve et contrôler l’installation avant la mise sous tension
Une résistance électrique ne doit jamais chauffer dans une cuve vide. Après avoir terminé les raccordements hydrauliques, j’ouvre le robinet d’arrivée d’eau froide, puis un robinet d’eau chaude dans le logement. Lorsque l’eau coule régulièrement, sans crépitement d’air, la cuve est remplie.
Je ferme alors le robinet d’eau chaude et j’observe tous les raccords pendant quelques minutes. Le groupe de sécurité peut laisser passer quelques gouttes, mais une fuite au niveau d’un flexible ou d’un filetage doit être corrigée avant de remettre le courant. La mise sous tension est la toute dernière étape, jamais la première.
Lire aussi : Interrupteur ou disjoncteur différentiel - lequel choisir ?
Les erreurs qui reviennent le plus souvent
- mettre le ballon sous tension avant son remplissage ;
- oublier le raccordement à la terre ;
- brancher le chauffe-eau sur une ligne non dédiée ;
- installer le groupe de sécurité à l’envers ou trop loin de la cuve ;
- bloquer l’évacuation du groupe avec une vanne ou un bouchon ;
- confondre le disjoncteur 20 A du ballon avec le disjoncteur 2 A de commande ;
- réutiliser de vieux joints déjà écrasés.
Après la remise en service, le ballon peut mettre plusieurs heures à atteindre sa température normale. Je vérifie d’abord l’absence de déclenchement électrique, puis la température aux robinets et enfin le comportement du groupe de sécurité pendant la chauffe.
Quand faire appel à un professionnel et quel budget prévoir
Le remplacement à l’identique, avec des arrivées d’eau et une ligne électrique déjà conformes, reste relativement simple pour un bricoleur expérimenté. En revanche, je recommande clairement un électricien dès qu’il faut intervenir dans le tableau, créer une ligne, modifier un différentiel ou travailler sur une installation ancienne.
Une pose simple sur raccordements existants se situe souvent autour de 300 € de main-d’œuvre, hors appareil et hors modification importante. La création d’une ligne électrique, le déplacement du ballon, la reprise de l’évacuation ou une fixation particulière peuvent porter le budget vers 500 à 1 000 € ou davantage, selon la région et l’état du chantier.
Pour obtenir un devis utile, je demande que soient distingués le ballon, le groupe de sécurité, la dépose de l’ancien appareil, les modifications électriques, les travaux de plomberie et l’évacuation de l’ancien matériel. Un prix très bas qui exclut la mise en conformité n’est pas forcément une économie.
Le bon raccordement se reconnaît à quelques vérifications simples
Avant de considérer l’installation comme terminée, je m’assure que le ballon est solidement fixé, que l’eau froide passe bien par le groupe de sécurité, que l’évacuation est libre et que la terre est présente. Côté tableau, le circuit doit être dédié, correctement protégé et identifiable.
Le point le plus souvent négligé reste le remplissage avant la mise sous tension. En prenant quelques minutes pour purger l’air et contrôler les fuites, on évite la panne de résistance la plus bête et les dégâts d’eau qui transforment un simple raccordement en véritable chantier.
