Un tableau électrique bien câblé ne se résume pas à aligner des disjoncteurs sur un rail. Il faut répartir les circuits, choisir les bonnes sections de conducteurs, protéger les personnes avec les différentiels adaptés et pouvoir identifier chaque départ en un coup d’œil. Je vous propose ici une méthode claire pour comprendre l’organisation d’un tableau résidentiel en France, connaître les chiffres essentiels et repérer les situations où l’intervention d’un électricien devient préférable.
Voici les repères qui sécurisent toute l'installation
- 30 mA est la sensibilité maximale des interrupteurs différentiels qui protègent les personnes.
- Un logement doit généralement comporter au moins deux différentiels, avec une répartition équilibrée des circuits.
- Un circuit de prises accepte au maximum 8 prises en 1,5 mm² sous 16 A, ou 12 prises en 2,5 mm² sous 20 A.
- Les plaques de cuisson nécessitent un circuit dédié en 6 mm² protégé par 32 A.
- Chaque conducteur doit être repéré, correctement serré et protégé par un appareil adapté à sa section.
- Une mesure d’absence de tension ne suffit pas à certifier une installation complète. Les contrôles électriques restent indispensables.

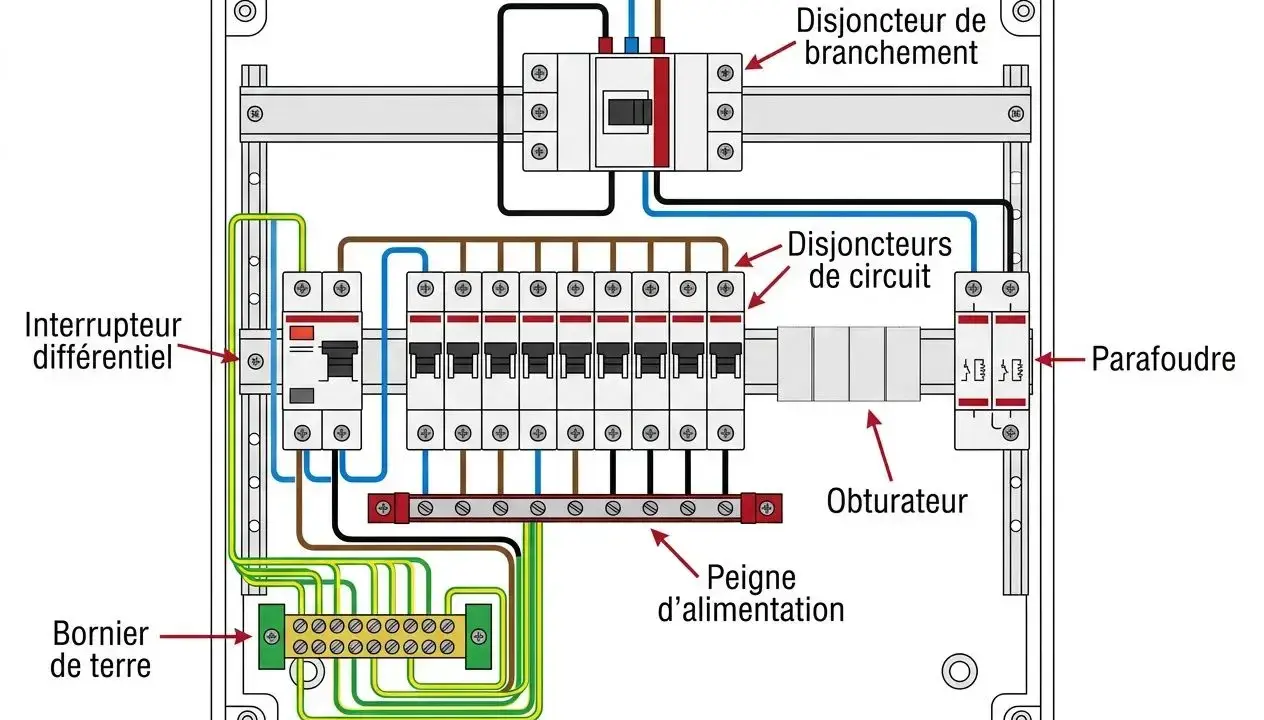

Comprendre l’architecture d’un tableau électrique
Le tableau de répartition reçoit l’alimentation générale et la distribue vers les circuits de l’habitation. Son rôle est double. Les disjoncteurs divisionnaires protègent les câbles contre les surcharges et les courts-circuits, tandis que les interrupteurs différentiels 30 mA détectent les fuites de courant dangereuses pour les occupants.
Dans une installation classique, l’alimentation arrive depuis le disjoncteur de branchement. Elle passe ensuite par les dispositifs de coupure et de protection différentielle, puis rejoint les disjoncteurs de chaque circuit. Le conducteur de protection, reconnaissable à sa couleur vert et jaune, aboutit sur le bornier de terre et ne doit jamais être interrompu par un appareil de commande.
| Élément | Fonction | Point de vigilance |
|---|---|---|
| Interrupteur différentiel | Protège les personnes contre les fuites de courant | 30 mA maximum et type adapté aux circuits |
| Disjoncteur divisionnaire | Protège chaque circuit contre les surintensités | Calibre cohérent avec la section du câble |
| Peigne d’alimentation | Distribue la phase ou le neutre entre plusieurs appareils | Compatibilité avec la marque et la gamme du tableau |
| Bornier de terre | Relie les conducteurs de protection à la prise de terre | Aucune terre laissée en attente ou mal serrée |
La série NF C 15-100 encadre les installations électriques basse tension en France. Pour un logement neuf ou une rénovation complète, la version révisée doit être prise en compte. Une installation existante n’est toutefois pas automatiquement obligée d’être entièrement refaite à chaque évolution, mais une mise en sécurité s’impose dès qu’un défaut présente un risque réel.
Choisir les bonnes sections et les bons calibres
Le principe est simple à retenir, mais il ne faut jamais l’appliquer mécaniquement. Le calibre du disjoncteur ne doit pas dépasser ce que le conducteur peut supporter. La longueur de la ligne, son mode de pose, la température et la puissance appelée peuvent aussi modifier le dimensionnement, notamment pour un tableau secondaire ou une borne de recharge.
| Usage | Section minimale courante | Protection habituelle | Limite ou condition |
|---|---|---|---|
| Éclairage | 1,5 mm² | 10 ou 16 A | 8 points lumineux maximum par circuit |
| Prises classiques | 1,5 mm² | 16 A | 8 prises maximum |
| Prises classiques | 2,5 mm² | 20 A | 12 prises maximum |
| Prises de cuisine non spécialisées | 2,5 mm² | 16 ou 20 A selon la conception retenue | 6 prises maximum sur le circuit dédié |
| Four, lave-linge, lave-vaisselle, sèche-linge | 2,5 mm² | 20 A | Un circuit dédié par appareil |
| Plaques de cuisson | 6 mm² | 32 A | Un circuit dédié |
| Volets roulants | 1,5 mm² | 16 A | Jusqu’à 8 ou 12 moteurs selon le schéma retenu |
Je conseille de traiter les appareils puissants séparément, même lorsqu’un regroupement semble techniquement possible. Un circuit dédié rend le dépannage plus simple et évite qu’un four ou un lave-linge ne prive toute une pièce de courant lorsqu’il déclenche.
Les circuits de cuisson, de lave-linge et de recharge d’un véhicule électrique doivent être placés sous un différentiel de type A, ou sous un type plus spécifique lorsque l’équipement l’exige. Les circuits courants peuvent être protégés par un type AC, mais le choix dépend aussi des appareils électroniques raccordés.
Répartir les différentiels pour éviter les coupures générales
Dans un logement, prévoyez généralement au moins deux interrupteurs différentiels 30 mA. Cette organisation permet de répartir les fuites de courant et de conserver une partie de l’installation alimentée lorsqu’un appareil provoque un déclenchement.
Le nombre de disjoncteurs placé sous un même différentiel ne doit pas dépasser 8 circuits. Je sépare autant que possible l’éclairage et les prises entre plusieurs rangées. Si tout l’éclairage se trouve sous le même différentiel et que celui-ci déclenche, le logement plonge immédiatement dans le noir, ce qui complique la recherche de panne.

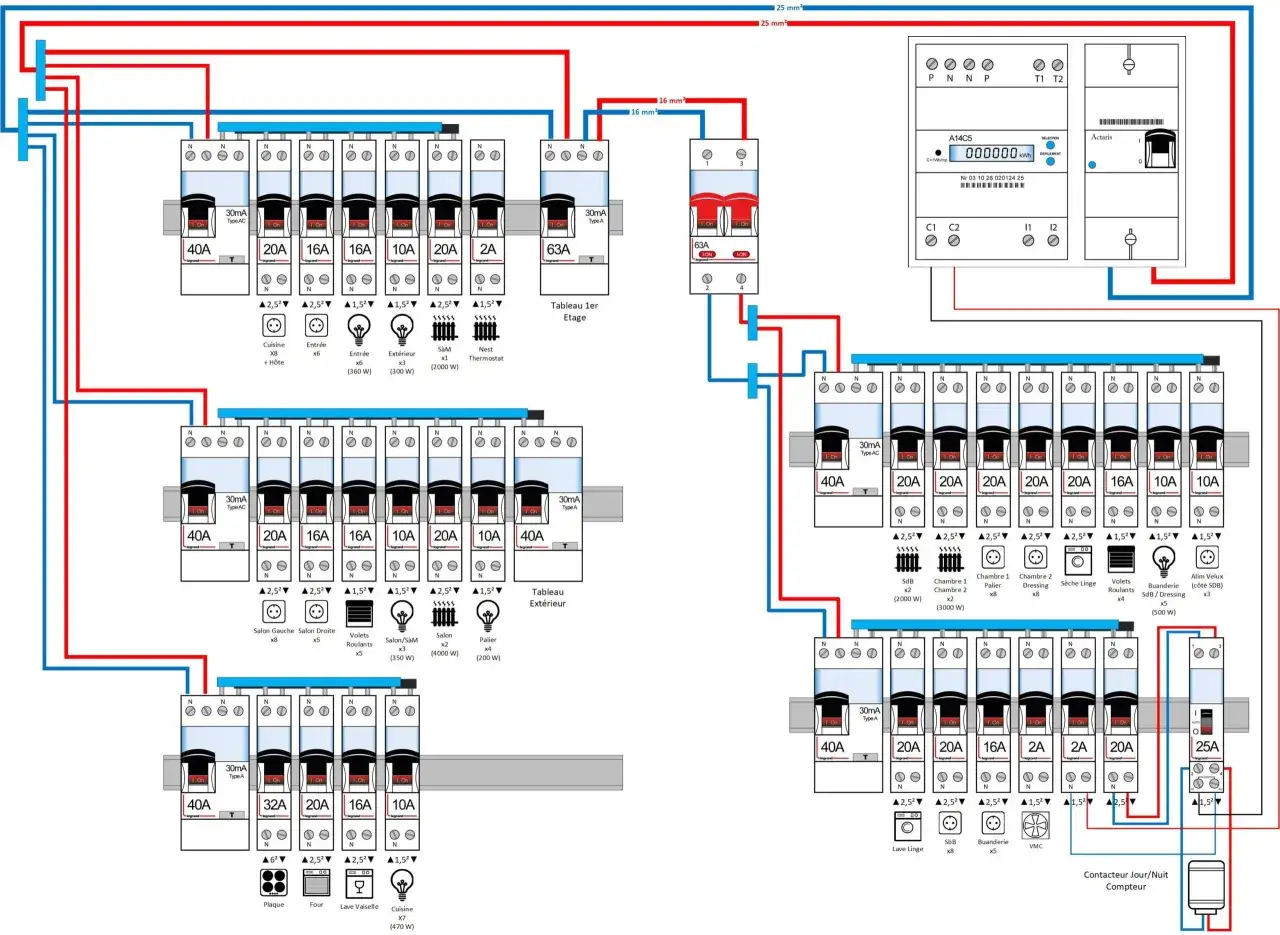

Un tableau bien organisé peut par exemple répartir les départs de cette manière
- Différentiel type A pour les plaques, le lave-linge, le chauffe-eau et les circuits nécessitant une protection renforcée.
- Différentiel type AC pour une partie des prises, de l’éclairage et des volets roulants.
- Second groupe de circuits pour séparer les pièces de vie, les chambres et les dépendances.
Il faut aussi vérifier le calibre de l’interrupteur différentiel. La méthode de calcul dépend de l’alimentation amont et de la puissance des circuits placés en aval. Un appareil sous-dimensionné peut déclencher à tort, tandis qu’un mauvais choix de protection ne garantit pas la sécurité attendue.
Préparer le câblage avant de toucher aux bornes
La préparation fait gagner plus de temps que le branchement lui-même. Je commence toujours par dresser un plan des circuits avec leur destination, leur section, leur calibre et le différentiel auquel ils seront rattachés. Cela évite de chercher l’origine d’un fil lorsque le tableau est déjà rempli.
Avant toute intervention, coupez le disjoncteur général, condamnez si possible sa remise sous tension et vérifiez l’absence de tension avec un appareil adapté. Un tournevis testeur ne constitue pas une vérification suffisante. Si vous ne maîtrisez pas l’identification de la phase, du neutre et de la terre, arrêtez-vous à cette étape et faites intervenir un professionnel.
Les couleurs facilitent le repérage, mais elles ne remplacent pas une mesure. Le bleu est réservé au neutre, le vert et jaune au conducteur de protection, tandis que la phase utilise généralement le rouge, le marron ou le noir. Dans une ancienne installation, les couleurs peuvent avoir été mal utilisées ou modifiées au fil des travaux.
Prévoyez des étiquettes lisibles sur chaque disjoncteur. Une mention comme « prises séjour » est bien plus utile que « ligne 3 ». Laissez également une réserve d’espace dans le coffret, idéalement autour de 20 % des modules disponibles, afin de pouvoir ajouter un circuit sans refaire tout le tableau.
Suivre un ordre de raccordement logique
Le raccordement demande de la méthode. Les détails des bornes varient selon les fabricants, je recommande donc de suivre le schéma fourni avec chaque appareil plutôt que de se fier à une photographie trouvée en ligne.
- Repérez tous les départs et vérifiez qu’aucun câble ne présente de gaine abîmée ou de conducteur trop court.
- Installez les appareils modulaires sur les rails DIN en respectant l’ordre prévu par le fabricant.
- Alimentez les différentiels depuis la coupure générale avec une section adaptée à l’installation.
- Distribuez phase et neutre avec des peignes compatibles, sans mélanger les neutres appartenant à des différentiels différents.
- Raccordez chaque départ sur son disjoncteur, puis connectez le neutre au bornier correspondant et la terre au bornier de protection.
- Réservez les circuits dédiés aux appareils puissants et ajoutez, si nécessaire, un contacteur pour le chauffe-eau en heures creuses.
- Serrez les bornes au couple prévu par le fabricant et replacez les obturateurs avant la remise sous tension.
Deux erreurs reviennent souvent. La première consiste à placer un même neutre sous deux différentiels, ce qui provoque des déclenchements difficiles à comprendre. La seconde consiste à introduire deux conducteurs dans une borne qui n’est pas prévue pour cela. Une borne double n’est acceptable que si sa notice l’autorise explicitement.
Contrôler l’installation avant la remise sous tension
Le contrôle commence par une inspection visuelle. Aucun cuivre ne doit dépasser inutilement d’une borne, les peignes doivent être correctement protégés, les conducteurs doivent rester dégagés des parties métalliques et chaque appareil doit être identifié.
Testez ensuite le bouton « test » de chaque interrupteur différentiel. Il doit provoquer la coupure. Ce test reste utile, mais il ne remplace pas les mesures de continuité de terre, de résistance d’isolement, de polarité et de fonctionnement des protections.
Après une remise sous tension progressive, activez les circuits un par un. Si un différentiel déclenche immédiatement, ne le réarmez pas en boucle. Débranchez les appareils du circuit, recherchez un défaut d’isolement ou faites contrôler la ligne. Un déclenchement répété est un signal de sécurité, pas une nuisance à contourner.
Pour une installation neuve ou totalement rénovée, une attestation de conformité Consuel peut être nécessaire avant la mise en service, selon la situation. Dans le cadre d’une simple rénovation partielle, les obligations ne sont pas identiques, mais la sécurité des personnes reste la priorité.
Les erreurs qui justifient l’intervention d’un électricien
Je déconseille fortement le bricolage sur un tableau lorsque l’installation est triphasée, lorsqu’un tableau secondaire doit être alimenté ou lorsqu’une borne de recharge, une pompe à chaleur ou des panneaux photovoltaïques sont concernés. Le dimensionnement ne dépend alors pas seulement du nombre de disjoncteurs, mais aussi de la puissance, de la longueur et du régime d’alimentation.
Il faut également renoncer si vous constatez des fils sans terre, des conducteurs en aluminium, des traces de chauffe, des odeurs de plastique ou un ancien tableau à fusibles très dégradé. Un tableau propre ne rend pas sûre une installation située en amont.
Les erreurs les plus risquées sont le remplacement d’un disjoncteur par un calibre supérieur sans changer la section du câble, l’absence de protection différentielle, le mélange de neutres et la suppression d’un conducteur de terre pour faire disparaître un déclenchement. Ces solutions masquent le problème et peuvent créer un échauffement ou un choc électrique.
Un tableau pensé pour les usages de demain
Un bon câblage doit répondre aux besoins actuels tout en laissant une marge pour les évolutions. Avant de fermer le coffret, je prévois les futurs besoins plausibles, comme un sèche-serviettes, une motorisation de portail, une borne de recharge ou un atelier dans le garage.
Cette anticipation coûte peu lors de la pose, alors qu’un tableau saturé oblige parfois à ajouter un coffret complet. Gardez des repères précis, conservez les notices des appareils et mettez à jour le schéma après chaque modification. La meilleure installation est celle que l’on peut comprendre et dépanner plusieurs années plus tard.
Pour un simple repérage ou une petite rénovation, le bricolage peut rester accessible si l’alimentation est coupée et si les règles sont parfaitement maîtrisées. Dès que le doute porte sur le dimensionnement, la terre ou la conformité générale, le recours à un électricien est le choix le plus raisonnable.
