Un faux plafond est prêt, les emplacements sont tracés, mais une question reste décisive : faut-il relier les spots en série ou en parallèle, et où placer l’interrupteur ? Le bon schéma de câblage des spots au plafond permet d’éviter les pannes, les échauffements et les raccordements impossibles à reprendre. Voici une méthode claire pour comprendre le circuit, choisir les bons conducteurs et installer un éclairage fiable en France.
Le principe à retenir pour câbler des spots au plafond
- Montage en parallèle : chaque spot reçoit la même tension et fonctionne indépendamment des autres.
- Câble en 1,5 mm² : c’est la section courante d’un circuit d’éclairage résidentiel.
- Phase coupée par l’interrupteur : le neutre ne doit pas être interrompu à la place de la phase.
- Huit points lumineux maximum sur un même circuit protégé correctement.
- Spot adapté au plafond : vérifiez le marquage, l’isolant et l’indice IP avant la pose.

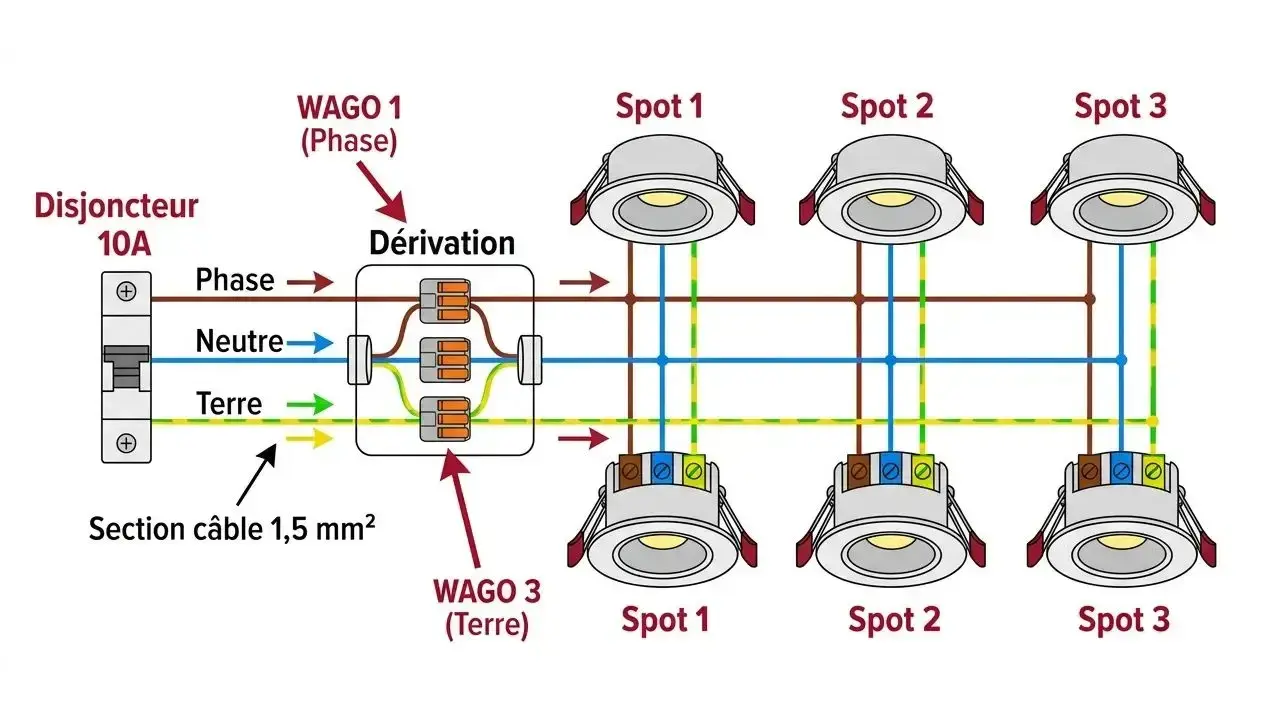

Le schéma de câblage d’un spot plafond en version simple
Pour une installation classique, le courant part du tableau électrique vers l’interrupteur, puis revient vers le premier spot. Le neutre et la terre continuent jusqu’aux luminaires. Les spots sont ensuite raccordés en parallèle, jamais les uns à la suite des autres comme dans une guirlande électrique.
Tableau électrique
Disjoncteur éclairage
│
├── Phase ──> Interrupteur ──> Retour lampe ──> Spot 1
│ ├──> Spot 2
│ ├──> Spot 3
│ └──> Spot 4
│
├── Neutre ─────────────────────────────────> Tous les spots
└── Terre ──────────────────────────────────> Spots concernésLa phase est généralement rouge, marron ou noire. Le neutre est bleu et le conducteur de protection est vert et jaune. Le retour lampe, c’est-à-dire la phase commandée qui sort de l’interrupteur, doit avoir une autre couleur que le bleu ou le vert et jaune.
Je conseille de ne pas se fier aveuglément aux couleurs dans une installation ancienne. Une rénovation peut contenir des conducteurs mal repérés ou réutilisés. Il faut donc couper le courant au disjoncteur général, puis contrôler l’absence de tension avec un appareil adapté avant de toucher aux fils.
Pourquoi le montage en parallèle est indispensable
Dans un branchement parallèle, chaque spot reçoit la tension prévue par le fabricant, par exemple 230 V pour un spot LED direct. Si un spot tombe en panne, les autres continuent généralement de fonctionner. En série, la tension se répartit entre les luminaires et une seule défaillance peut éteindre toute la ligne.
Le repiquage peut se faire dans la boîte de connexion du spot lorsque celle-ci accepte l’arrivée et le départ du câble. Sinon, utilisez une boîte de dérivation accessible et des bornes de connexion adaptées. Un raccord simplement entouré de ruban isolant, caché au-dessus du plafond, n’est pas une solution durable.
Quel câble et quelle protection choisir en France
Pour un circuit d’éclairage fixe, la base habituelle est un conducteur de 1,5 mm², installé sous gaine ou dans un câble adapté au support. La protection est généralement assurée par un disjoncteur de 10 ou 16 A, selon la conception du tableau et les prescriptions applicables.
La NF C 15-100 retient couramment une limite de 8 points lumineux par circuit. Avec des spots LED de faible puissance, cette limite ne dépend pas seulement de la consommation totale. Elle concerne aussi l’organisation du circuit et la possibilité de maintenir une installation claire, protégée et facilement dépannable.
| Élément | Choix courant | Point de vigilance |
|---|---|---|
| Conducteurs | 1,5 mm² | Respecter le type de pose et la protection mécanique |
| Protection | Disjoncteur 10 ou 16 A | Ne pas augmenter le calibre pour compenser une installation mal conçue |
| Nombre de points | 8 maximum par circuit | Un groupe commandé compte comme un ensemble de points selon les règles applicables |
| Connexion | Bornes automatiques ou bornier adapté | Raccordement serré, isolé et accessible |
Le nombre de watts impressionne souvent les bricoleurs, alors qu’un spot LED de 5 à 10 W consomme peu. Le vrai sujet reste la conformité du câblage, la qualité des connexions et la compatibilité du luminaire avec le plafond. Un circuit peu puissant peut tout de même devenir dangereux s’il est mal raccordé.
La méthode de raccordement étape par étape
Préparer le circuit
Commencez par repérer le cheminement des gaines et la position de chaque spot. Dans un faux plafond, vérifiez l’emplacement des fourrures métalliques, des solives, des conduites et de l’isolant à l’aide d’un détecteur adapté. Une découpe mal placée peut fragiliser le plafond ou rendre le raccordement inaccessible.
Coupez ensuite l’alimentation au tableau et vérifiez l’absence de tension. Je recommande de laisser 10 à 15 cm de conducteur disponible à chaque point de connexion. Cette petite marge simplifie énormément le montage et une éventuelle intervention future.
Raccorder l’interrupteur
La phase d’alimentation arrive sur la borne L de l’interrupteur. La borne de sortie, souvent repérée 1 ou signalée par un symbole de lampe, reçoit le retour lampe qui repart vers les spots. Le neutre ne passe normalement pas par un interrupteur classique.
Pour deux commandes d’un même éclairage, utilisez un montage va-et-vient. Les deux interrupteurs sont reliés par deux fils navettes, tandis que la phase arrive sur la borne commune du premier et le retour lampe part de la borne commune du second.
Lire aussi : Chaudière au fioul qui s’arrête - les vérifications à faire
Raccorder les spots
Au premier spot, reliez le retour lampe à la borne de phase, le neutre à la borne N et la terre à la borne prévue si le luminaire en possède une. Reproduisez le même principe sur les spots suivants en conservant le branchement parallèle.
Un spot de classe II possède une double isolation et ne se raccorde généralement pas à la terre au niveau du luminaire. Un appareil de classe I, en revanche, doit recevoir le conducteur de protection. Dans les deux cas, suivez le schéma fourni par le fabricant, car la présence d’un transformateur ou d’un driver peut modifier le raccordement.
Spots 230 V, basse tension et variateur
Les spots LED 230 V sont les plus simples à intégrer dans un circuit domestique. Ils se raccordent directement au réseau, sans transformateur séparé. Leur principal avantage est une installation plus lisible, avec moins de composants à dissimuler au-dessus du plafond.
Les modèles en 12 ou 24 V utilisent un driver ou transformateur. Celui-ci doit rester accessible et être installé dans une zone compatible avec sa température de fonctionnement. Il ne faut pas l’enfermer dans l’isolant ou dans un espace trop étroit si la notice ne l’autorise pas.
| Solution | Avantage | Limite |
|---|---|---|
| Spot LED 230 V | Câblage simple, pas de transformateur | Exige un luminaire prévu pour le secteur |
| Spot 12 ou 24 V | Utile pour certains environnements ou effets lumineux | Driver à dimensionner et à placer correctement |
| Spot dimmable | Variation de l’intensité lumineuse | Spot, variateur et driver doivent être compatibles |
Un variateur n’est pas automatiquement compatible avec toutes les ampoules LED. Il faut vérifier la mention dimmable et la charge minimale du variateur. Avec un seul spot de faible puissance, des scintillements ou une extinction incomplète peuvent apparaître, même si le câblage est correct.
Isolation, plafond et salle de bains réclament des précautions
Le raccordement électrique n’est qu’une partie du problème. Un spot encastré produit de la chaleur et doit être compatible avec le matériau du plafond et l’isolant. Les anciens repères ne suffisent plus toujours : Promotelec rappelle que les marquages actuels distinguent notamment les luminaires IC, IC-F et ceux qui ne doivent pas être recouverts.
Un spot marqué IC-F peut être recouvert par un isolant dans les conditions prévues par le fabricant. Pour les autres modèles, il faut respecter la distance ou le volume libre indiqué dans la notice. Une cloche de protection peut être nécessaire, mais elle ne doit jamais être improvisée avec un matériau combustible.
Dans une salle de bains, l’indice IP et les volumes de sécurité sont déterminants. Un spot prévu pour une pièce sèche ne convient pas forcément au-dessus d’une douche. Le transformateur et les connexions doivent également être placés hors des zones où ils ne sont pas autorisés.
Je déconseille de choisir un spot uniquement pour son diamètre ou son prix. La profondeur disponible, la ventilation, l’isolant et l’indice IP comptent davantage que quelques euros économisés à l’achat.
Les erreurs qui rendent le circuit dangereux ou difficile à dépanner
- Interrompre le neutre au lieu de la phase, ce qui peut laisser une partie du luminaire sous tension même lorsque la lumière est éteinte.
- Brancher les spots en série, avec une tension mal répartie et une panne générale en cas de défaillance.
- Cacher une connexion non protégée au-dessus du plafond, sans boîte adaptée ni possibilité d’accès.
- Recouvrir un spot non compatible avec de la laine de verre ou un autre isolant.
- Mélanger des composants incompatibles, notamment un variateur non prévu pour les LED ou un driver sous-dimensionné.
- Se fier uniquement aux couleurs dans une installation ancienne sans tester ni identifier les conducteurs.
Un autre oubli fréquent consiste à ne pas prévoir l’accès au driver. Le plafond est refermé, l’éclairage fonctionne, puis le remplacement devient une opération de démolition. Une trappe discrète ou un emplacement accessible évite ce scénario.
Le bon contrôle avant de refermer le plafond
Avant de remettre l’installation sous tension, vérifiez chaque borne, tirez légèrement sur les conducteurs et assurez-vous qu’aucun cuivre nu ne dépasse. Contrôlez aussi que les spots sont bien maintenus, que les câbles ne reposent pas sur une source chaude et que l’isolant respecte les prescriptions du fabricant.
Testez chaque commande séparément. Si un spot clignote, chauffe anormalement, bourdonne ou reste faiblement allumé, coupez immédiatement le courant. Le problème peut venir du driver, du variateur, d’une mauvaise connexion ou d’un matériel incompatible, pas nécessairement du schéma général.
Pour une installation neuve complète, une modification du tableau, une salle de bains ou un doute sur l’identification des fils, je préfère faire intervenir un électricien. La partie la plus risquée n’est pas de maintenir un spot au plafond, mais de garantir que le circuit reste protégé dans toutes les situations.
Un câblage de spots réussi repose donc sur une logique simple : phase commandée, neutre distribué, terre selon la classe du luminaire et branchement parallèle. Ajoutez à cela une protection adaptée, des connexions accessibles et des spots compatibles avec le plafond, et vous obtenez un éclairage durable, plus facile à entretenir et réellement sûr.
