Quand on agrandit une ouverture dans un mur porteur, quelques centimètres peuvent faire toute la différence entre une charge bien répartie et une maçonnerie qui s’écrase. La question de savoir sur combien de cm doit reposer un IPN appelle une réponse pratique, mais jamais totalement automatique. Je vous donne ici le repère de chantier, les cas qui imposent davantage d’appui et la méthode pour éviter une pose fragile.
Le bon appui dépend du mur, des charges et du calcul de structure
- 15 à 20 cm de chaque côté constituent un repère courant dans une maçonnerie saine.
- Ce chiffre n’est pas une règle universelle ni une garantie suffisante pour tous les bâtiments.
- Un mur en brique creuse, pierre ancienne ou matériau friable peut nécessiter un renfort en béton.
- La longueur totale de la poutre correspond à l’ouverture, plus les deux zones d’appui.
- Pour un mur porteur, le profilé et ses appuis doivent être validés par un bureau d’études structure.
Le repère pratique est de 15 à 20 cm de chaque côté
Dans une maison courante, je retiens généralement un appui de 15 à 20 cm minimum par côté, à condition que le support soit sain, stable et suffisamment résistant. Pour une ouverture de 2,50 m, cela donne par exemple une poutre d’environ 2,80 à 2,90 m selon le dimensionnement retenu.
Ce repère concerne la longueur de poutrelle posée sur le mur, et non la profondeur du mur ni la hauteur de l’IPN. Il ne signifie pas qu’il suffit de mesurer 20 cm, de commander une poutre et de démolir dessous. L’appui doit aussi pouvoir transmettre la réaction de la poutre sans se fissurer ni s’écraser.
| Type de situation | Repère courant | Point de vigilance |
|---|---|---|
| Maçonnerie pleine en bon état | 15 à 20 cm par côté | Faire vérifier la charge et la pression sur le mur |
| Brique creuse ou parpaing alvéolé | Pas de valeur automatique | Prévoir souvent un sommier ou un potelet en béton |
| Pierre ancienne ou mur irrégulier | Souvent supérieur au simple repère | La qualité des joints et la répartition de la charge sont déterminantes |
| Plancher béton, étage ou toiture lourde | Calcul obligatoire | L’appui peut devoir être renforcé ou prolongé |
Je déconseille donc de présenter les 15 ou 20 cm comme un minimum réglementaire valable partout. C’est un ordre de grandeur de rénovation, pas un résultat de calcul. Un appui plus long n’est d’ailleurs pas toujours préférable si le mur est fragile ou si la charge se concentre sur une zone peu résistante.
Pourquoi l’appui ne se choisit pas uniquement avec un mètre
La charge portée change complètement la réponse
Un IPN placé sous un simple mur léger ne travaille pas dans les mêmes conditions qu’une poutre qui reprend un plancher en béton, une toiture ou plusieurs niveaux. Le calcul doit intégrer le poids du mur au-dessus, les planchers, les cloisons, les charges d’exploitation et parfois les éléments de toiture.
La portée joue aussi un rôle majeur. Plus l’ouverture est large, plus les réactions transmises aux deux extrémités augmentent. Une poutre peut être assez résistante en flexion, mais provoquer malgré tout une pression excessive sur ses appuis.
La nature du mur est aussi importante que sa largeur
Sur un mur en pierre bien lié ou en béton, la charge peut se répartir correctement. Sur une brique creuse, un joint dégradé ou un vieux mur de faible épaisseur, la poutre risque au contraire de poinçonner localement la maçonnerie. Dans ce cas, ajouter quelques centimètres de repos ne règle pas forcément le problème.
La solution consiste parfois à créer un massif d’appui en béton, à poser une platine métallique ou à installer un potelet qui descend la charge jusqu’à une fondation capable de la reprendre. Le bon choix dépend de la descente de charges, c’est-à-dire du chemin suivi par les efforts jusqu’au sol.

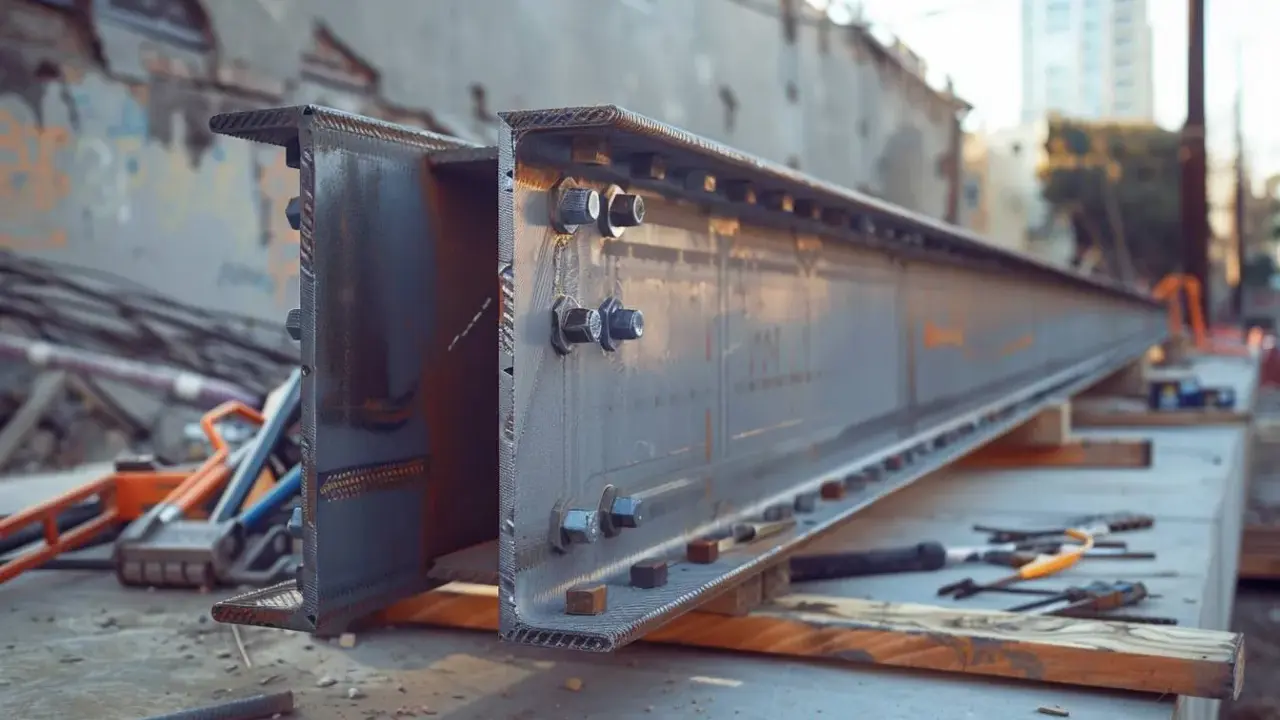

Le profilé n’est pas toujours un véritable IPN
Dans le langage courant, on appelle souvent IPN toutes les poutres métalliques en forme de I. Pourtant, un IPE, un HEA ou un HEB n’a pas la même géométrie ni la même capacité portante. Le profilé réellement nécessaire doit être choisi selon la portée, la charge et la flèche admissible, et non selon la seule largeur de l’ouverture.
La flèche désigne la déformation de la poutre sous la charge. Même sans rupture, une déformation excessive peut créer des fissures dans les cloisons, bloquer une porte ou rendre le plancher inconfortable. C’est une raison fréquente pour laquelle un calcul « à l’œil » donne un résultat décevant.
Comment déterminer la longueur totale de la poutre
La formule de base est simple. La longueur de l’IPN correspond à la largeur de l’ouverture, à laquelle on ajoute l’appui prévu à gauche et celui prévu à droite.
Longueur de la poutre = largeur de l’ouverture + appui gauche + appui droit.
Pour une baie de 2,50 m avec 20 cm d’appui de chaque côté, le calcul donne 2,50 + 0,20 + 0,20, soit 2,90 m. Cette valeur reste indicative, car le plan de pose peut imposer une longueur supérieure pour intégrer un renfort, une platine ou une zone de maçonnerie plus résistante.
Il faut également distinguer la largeur visible de l’ouverture et la portée réellement prise en compte par le calcul. Les réactions se concentrent au droit des appuis, tandis que la poutre doit conserver une géométrie compatible avec le mur et les charges reprises. Je préfère toujours prévoir une marge étudiée plutôt que commander une poutrelle exactement à la cote de la baie.
Que prévoir lorsque le mur est fragile ou très chargé
Dans certaines configurations, l’appui de 20 cm n’est pas suffisant. C’est notamment le cas lorsque l’extrémité de la poutre repose sur une cloison ancienne, sur des briques creuses ou sur une maçonnerie dont les joints se désagrègent. La priorité devient alors la répartition de la charge, pas l’allongement mécanique de la poutre.
Le sommier en béton
Un sommier est une pièce de béton armé qui répartit la réaction de l’IPN sur une surface plus large. Il peut être coulé dans une réservation préparée dans le mur, mais ses dimensions et son ferraillage doivent être définis selon les efforts calculés.
Les potelets ou le portique métallique
Lorsque les jambages du mur ne peuvent pas reprendre les charges, deux potelets peuvent soutenir la poutre et transférer les efforts vers le sol. Cette solution réduit la dépendance à la maçonnerie existante, mais elle demande de vérifier les fondations et l’encombrement architectural.
Lire aussi : Robinet qui goutte ? Réparez-le sans changer la mauvaise pièce
Les fortes charges verticales
Un plancher lourd, plusieurs étages ou une charpente qui s’appuie au-dessus de l’ouverture changent radicalement le dimensionnement. Dans ce cas, je considère le passage par un BET structure comme indispensable, avec une note de calcul précisant la poutre, les appuis, l’étaiement et les éventuels renforts.
Les étapes qui sécurisent réellement la pose
La réussite du chantier ne dépend pas seulement de la longueur de repos. Elle repose aussi sur le phasage, c’est-à-dire l’ordre précis des opérations. Une poutre parfaitement dimensionnée peut devenir dangereuse si le mur est démoli avant que les charges soient correctement reprises.
- Faire reconnaître le mur et repérer le sens des solives, des poutrelles et des charges supérieures.
- Faire dimensionner l’ensemble par un professionnel, notamment le profilé, les appuis et les renforts.

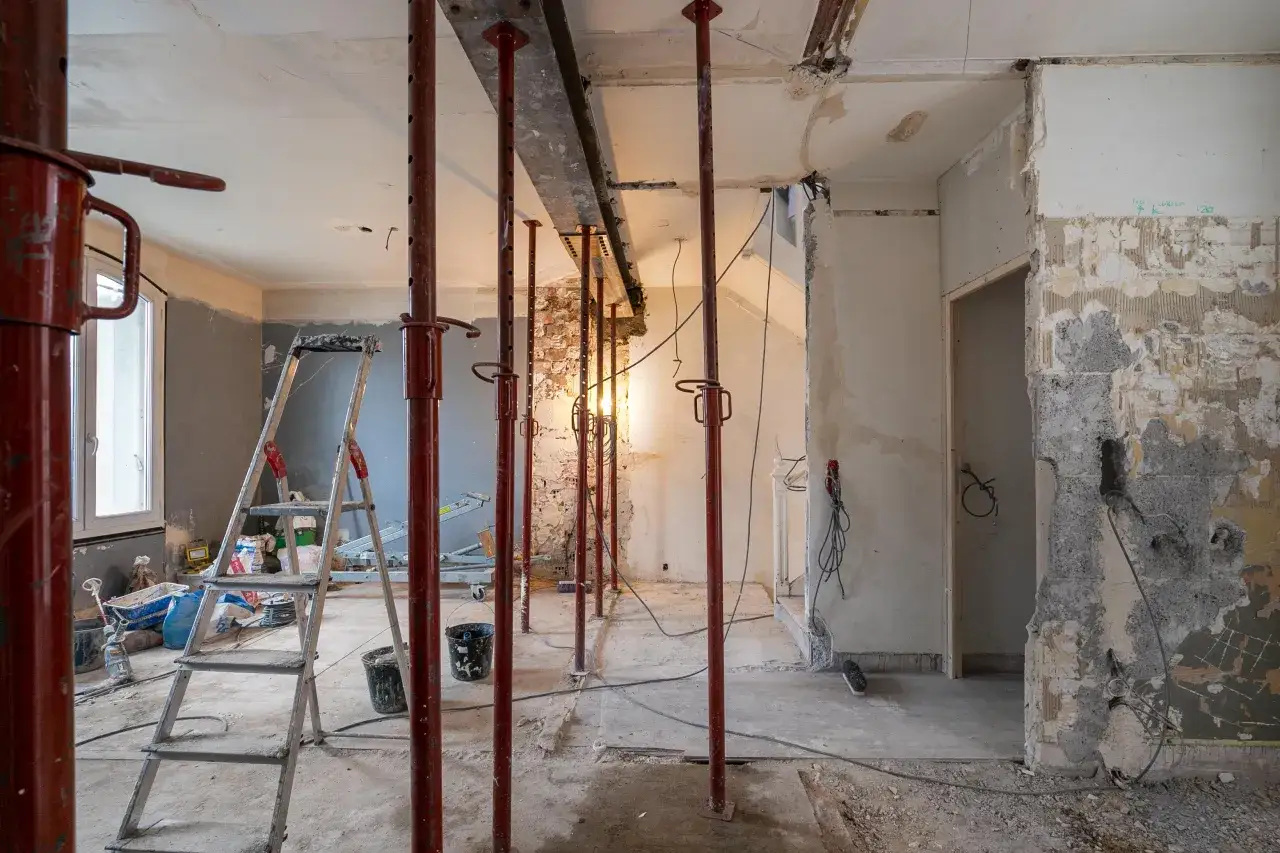

- Mettre en place un étaiement adapté avant toute démolition de la partie porteuse.
- Préparer des appuis plans et résistants, sans poser l’acier directement sur une zone friable ou creuse.
- Sceller et caler la poutre selon les prescriptions du plan de pose, puis conserver l’étaiement le temps nécessaire.
Les erreurs que je rencontre le plus souvent sont la poutre trop courte, l’appui posé sur un seul rang de briques, le mauvais axe du profilé et l’absence de vérification du sol sous les jambages. Une autre confusion revient régulièrement. L’étaiement ne remplace pas le dimensionnement et un IPN lourd ne garantit pas à lui seul la stabilité de l’ouvrage.
Pour une maison individuelle, une ouverture limitée et une maçonnerie pleine en bon état, le repère de 15 à 20 cm peut orienter la discussion avec le maçon. Il ne doit toutefois pas servir de permission pour supprimer un mur porteur sans étude préalable. En copropriété, il faut aussi vérifier les règles de l’immeuble et les autorisations nécessaires avant de commencer.
Le bon repère avant de commander votre poutrelle
Retenez ceci. Un IPN repose couramment sur 15 à 20 cm de chaque côté dans une maçonnerie saine, mais la valeur définitive dépend des charges, de la résistance du mur, du profilé choisi et de la manière dont les efforts descendent jusqu’aux fondations.
Si le support est ancien, creux, fissuré ou soumis à plusieurs niveaux de charge, il faut prévoir une solution de répartition comme un sommier, des potelets ou un portique. Dans ce type de chantier, quelques centaines d’euros consacrés à une étude peuvent éviter des fissures coûteuses et surtout préserver la sécurité de la maison.
